特点：
1. 万级洁净，避免被测模块或COB受到污染
2. 支持SFP/SFP+，XFP，QSFP28等封装形式
3. IIC通信，支持8472协议、8077协议、8436协议等
4. 支持单只模块电流0~1.5A，±0.5%FS±2mA，可针对不同模块
5. 设置不同过流保护
6. 可监控每一个模块的工作电流，并能自动识别模组是否失效
7. 失效判断可设置，可定制

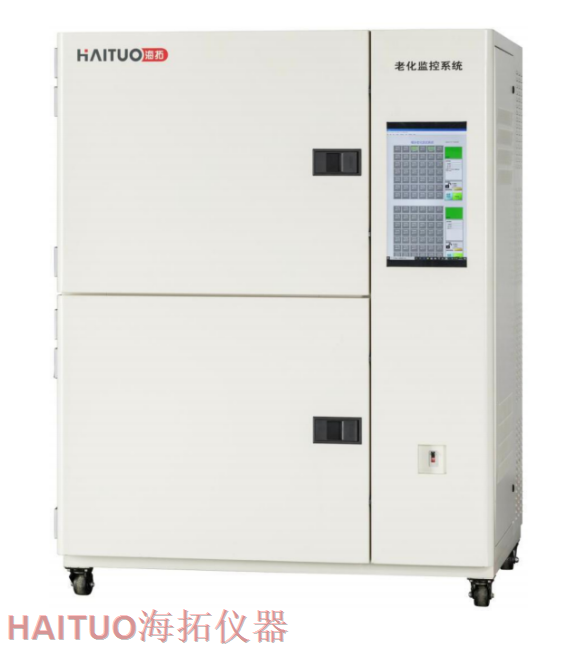

设备名称 | 模块在线老化测试系统 |
设备型号 | HCON-280D-150-on line |
性能技术指标 | |
内箱尺寸 | 70 cm (W) x1625px (H) x1550px (D)*2 |
内部容积 | 280L*2 箱 |
外箱尺寸 | 3625px (W) x4750px (H) x2725px (D) |
温度范围 | RT+30℃~120℃（空载） |
温度均匀度 | ±3℃； |
温度波动度 | ±1℃； |
升温速率 | ≥3℃/min； |
控制系统 | 22 吋触屏 |
通讯接口 | ETHERNET RJ45； |
电源 | AC 三相五线 380V 50Hz； |
功率 | 10KW 以内 |
重量 | 500KG |
1. 测试治具及模块接口
层架 | 两个箱体，每个箱体内部体 42 块电路板，共 84 块 |
电路板插模块数 量 |
每块板子 8 个模块。 |
可容纳模块数量 | 672 个 |
光模块接口类型 | IIC 接口，对IIC 8472、IIC 8436 兼容； |
光模块电源 | 3.0V~3.5V 软件可调，输出波动≤1%； |
信道驱动能力 | SFP+ 模块≥300mA， QSFP+模块≥600mA， 过流保护设定范围为 20~1000mA； |
电流检测精度 | 0.1mA，误差≤3%； |
电压检测精度 | 4mV，误差≤3%； |
托架热敏电阻 | ±2℃； |
其他 | 提供 3.3V 模块供电电源的ESD/EOS 监控。 |
3 模块监控数软件：
软件功能 | 1. 完成产品加电、控温、监控； 2. 完成温度、电流、电压、老化时间等显示； 3. 产品老化状态与软件关停/启动互不影响； 4. 软件重启后显示当前产品老化状态完成剩余老化；（软件热启动） 5. 软件关闭时有警示信息； |
具体模块监控数据 | 光模块电压电流/输入电压电流/驱动板温度/tray 温度和光模块温度/偏 置电流/发送功率等； |
控制界面 | 22 英寸触摸屏之人机界面。 |
4 其他：
电源 | 3 相 5 线 AC380V±10%，≤10KW |
环境事项 | 机器周围环境温度维持在+20~+30℃之间； |
